USB數據線接口超聲波焊接工藝
現代制造業中，塑料原材料在玩具業、文具業 、家電業、電子業、食品業、通信業、交通業、航天航空等制造領域內起到不可替代的作用 。 通常由簡單塑料部件經過連接組裝，形成結構件。塑料連接主要有三種方式: 激光焊接( 主要采用半導體激光器) ，熱熔焊接( 主要采用熱熔焊槍等) 和超聲波焊接。 激光焊接對夾具精度和產品一致性要求較高，且焊接面積過小不適于焊接所需; 熱熔焊接易損傷產品表面，不適用于對外觀要求較高的塑料產品 。
超聲波焊接通過上焊件把超聲能量傳送到焊區， 由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫 。 又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體 。 當超聲波停止作用后，讓壓力持續，有些許保壓時間，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料本體強度 。
現在電子產品已經成為生活中的不可缺少的一部分，而電子產品需要用到數據線，數據線在加工時需要將接口金屬片的交接處進行超聲波焊接，使其焊接在一起，防止后期接頭部分出現變形和松動，從而引起觸點接觸不良，無法實現正常的充電或者數據傳輸。

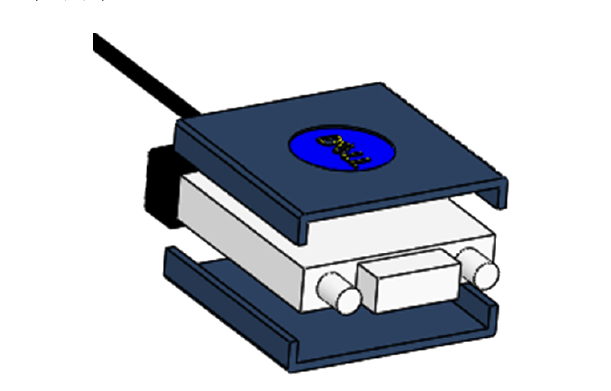

數據線接口待焊產品分為上外殼 、 下外殼和主體三部分疊加組成 “ 三明治 ” 結構，外殼材質為塑料ABS757 ，尺寸50 mm × 50 mm × 7 mm ，厚度2mm ; 主體材質為不銹鋼，產品結構如圖 1 所示 。需將三者熔接組合在一起，熔接組合后牢固可靠( 2 m 高度自由落體跌落試驗不裂開) ，工件表面無明顯損傷 。

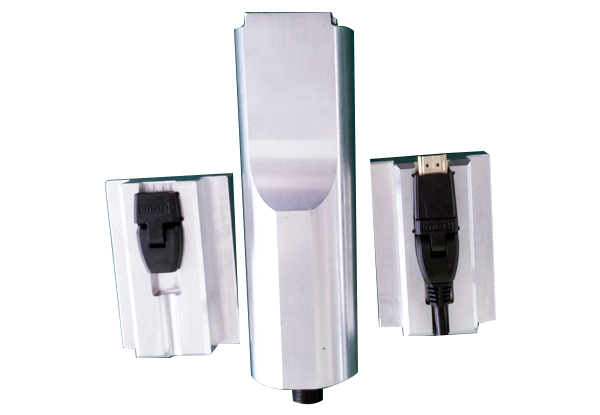

USB數據線轉換接頭塑料殼超聲波焊接宜采用15K或20K頻率的超聲波焊接機，人工進行放取件半自動化焊接。針對不同形狀的USB數據線充電頭，只需要定制一套專用焊接模具即可，材質為鎂鋁合金，制作模具時客戶需要提供產品三維數據。
